ArTu系统介绍

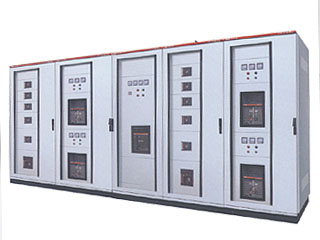

ArTu装置系统式本公司引进ABB公司技术开发和设计的新型一体化配电装置，达到国际九十年代水平，该装置(普通型)最大电流为3200A，能广泛是用于各种供电、配电的需要。
1、 产品特点
| 设计合理 | 根据ABB公司Megamax F、Emaxt和Isomax S 等电器元件的特点组成功能单元 |
| 结构通用、组装灵活 | 以K型型材满足各种结构型式、防护等级及使用环境的要求 |
| 标准模块 | 可分别组成保护、操作、转换、控制等超标准单元模块结构，任意选用组装 |
|
安全防护 |
采用区域之间的隔离以及功能单元进线和出现之间的互相隔离，有效地加强安全防护性能 |
| 技术性能 | 主要技术处于国际领先水平 |
| 压缩场地 | 结构件标准化、通用化和系列化程度高，可压缩预制件储存和运输的场地 |
| 装置方案 | 不需要特殊复杂的工具 |
2、 基本参数
| 电气性能 | |||
|
1 |
额定绝缘电压 | 1000 | V |
| 2 | 额定工作电压 | 660 | V |
| 3 | 额定脉冲承受电压Uimp | 8 | kV |
| 4 |
额定工作频率 |
50－60 | Hz |
| 5 | 主母线（基本型）最大工作电流 | 3200 | A |
| 6 | 主母线短时（1s）耐受电流 | 至105to105 |
kA（有效值） kA |
| 7 |
主母线短路峰值耐受电流
|
至254to254 | Ka |
| 8 | 配电母线最大工作电流 | 1600 | A |
| 9 | 配电母线短路峰值耐受电流 | 至75to75 |
kA（有效值） kA |
| 10 | 配电母线短路峰值耐受电流 | 至166to166 | kA |
| 11 | 内部分隔型式 | 2－3－4 | |
| 12 |
外壳防护等级 IP30对大于Φ2.5mm的固体防护 IP40对大于Φ1.0mm的固体防护 IP55对尘埃和任意方向喷水作防护 |
IP30/IP40/IP55 | |
3、 装置类型
| 动力中心距 | 采用ABB Megmax F空气断路器和Emax空气断路器 |
| 配电柜 | 采用ABB Iisomax S 塑壳断路器和Oesa开关熔断器组 |
| 功率因数自动补偿柜 | 采用ABB RVC功率因数调节器、UA系列切换电容器用接触器和CLMD低压电力电容器 |
