红外热像仪在建筑电气的应用

  红外热像仪是一种新型的光电探测设备,可将被测目标表面的热信息瞬间可视化,快速定位故障,并且在专业的分析软件的帮助下,可进行分析,完成建筑安全检测和电气预防性维护工作。

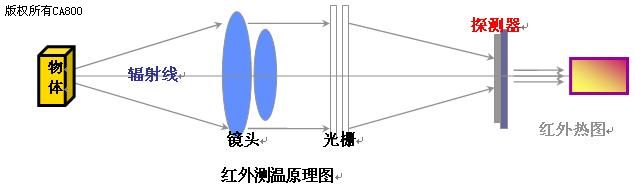

  热像仪由两个基本部分组成:光学器件和探测器。

  光学器件将物体发出的红外辐射聚集到探测器上,探测器把入射的辐射转换成电信号,进而被处理成可见图像,即热图。

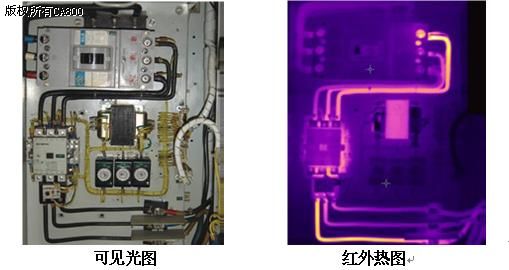

  红外热像仪可以以热图像的形式立即指示出热点或冷点。使得热成像测量成为一种日常测量方法。红外热像仪检测可以识别并确定新楼宇或现有楼宇内热异常的程度,例如:检查电气系统,安全地定位电气系统中的过热部件,并以热图像中的热点加以指示。

  电气隐患具有一定的“隐蔽性”和“潜伏期”,肉眼检查往往难以发现,这就需要建立一套科学、准确、可操作的电气安全检测方法、手段。红外热像仪直观、反应速度快的特性可以帮助电气维护人员快速、准确地发现并阻止电气隐患引起火灾等危害。

  常见电气隐患及危害:

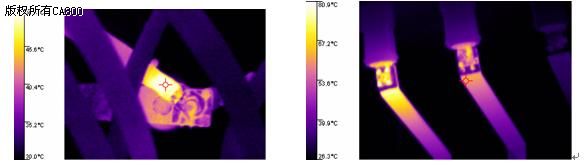

  漏电

  电线或其支架材料的绝缘能力差,以致导线之间或导线与大地间有微量的电流通过,漏电的电火花能成为火灾的着火源

  在电气线路上,由于各种原因,电势不同的两点相接或相碰,产生电流突然增大的现象。由于短路回路中的电流很大,在短路点上极易产生强烈的电火花和电弧,并使导线的金属导体出现熔化和剥蚀缺损的痕迹,这种强烈的短路电弧和熔化的高温金属都能引起可燃物质燃烧。通过短路回路电流的导线,由于极短的时间内发热量很大,甚至会引起短路回路中的导线的绝缘层迅速燃烧,并能引起导线附近的可燃物燃烧,从而造成火灾



  指导线中通过的电流量超过安全电流值。由于导线本身具有电阻,通过电流时就会发热,通过电流量越大,发热量就越大,导线绝缘层温度就越高。一旦绝缘导线的温度超过最高允许工作温度,导线的绝缘层就会加速老化,甚至发生燃烧,引起火灾事故

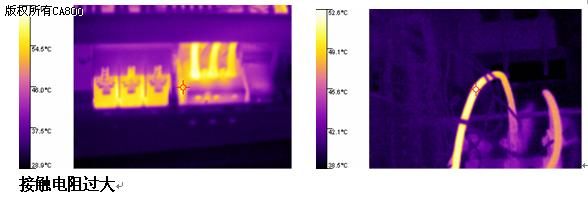

  在电源线的连接处和电源线与开关、保护装置及较大的用电设备连接的地方,由于接触不良,使接触部位的局部电阻过大。在有较大电流通过电气回路,并遇到接触电阻过大时,在其局部范围会产生极大的热量,可以使金属变色甚至熔化,并引起电气线路的绝缘层、附近的可燃物及积落的可燃粉尘着火,引起火灾

  建筑电气预防性维护检测主要应用点:

  变配电装置;

  高低压电气线路;

  各种电气设施;

  电气开关、插头、插座、电工元器件;

  电气照明及装置;

  中央空调电气设施、电梯电气设施;

  控制电器和保护电器装置、接地装置;

  各种消防设备、设施的电气部分。

  红外热像仪是—款轻便小巧、操作简便的建筑电气检测仪器,只须简单地扣动扳机,便可以得到高质量的热像图。由上可知“建筑电气的诊断”是当今的红外热像仪拓展了的应用领域,它不再是一台简单用于预防性维护的红外热像仪,可以说是安全与控制的保护神。
